IBSP3642 多通道電源管理IC

產品描述

IBSP3642是一款高度集成的PMIC（電源管理IC），它集成了4通道同步降壓轉換器、2通道LDO、1通道復位監視器，其寬輸入電壓范圍、高效、大負載的驅動能力，可為系統設計提供一個完整的電源供電解決方案。在應用中，它僅需極少量的外部元器件，具備低功耗和簡潔方便的使用特點，它內置的FET（場效應管）具有較低的阻抗，并針對高效率應用場景（大于92%）進行了優化。IBSP3642內置豐富的保護功能，如過壓保護、欠壓保護、過流保護、短路保護、過熱保護等，使得它在應用中的可靠性進一步提高。

產品特性

l寬輸入電壓范圍：3.1 ~ 20V

l高效 DC/DC 轉換器：效率92~96%

l高集成度：?jiǎn)涡酒?7 通道輸出

lBuck DC/DC轉換器（4通道）

HVBUCK1：輸入3.1 ~ 20V，輸出0.6V~VIN可調，負載電流高達3A

HVBUCK2：輸入3.1 ~ 20V，輸出0.6V~VIN可調，負載電流高達3A

LVBUCK1：輸入2.5 ~ 6V，輸出0.6V~VIN可調，負載電流高達3A

LVBUCK2：輸入2.5 ~ 6V，輸出0.6V~VIN可調，負載電流高達3A

l高 PSRR LDO （2通道）

LDO1：1.8V固定輸出電壓，負載電流高達800mA

LDO2：0.6~5.0V可調，負載電流高達1000mA

l復位監視器（1通道）

通過外部上拉電壓向主機處理器提供POR復位信號

l多種保護方式：過壓保護（OVP）、欠壓保護 （UVP）、過流保護 （OCP）、短路保護 （SCP）、過熱保護 （OTP）

首頁

產品分類

產品應用

設計資源

新聞資訊

關于我們

Product application

產品詳情

IBSP3642 多通道電源管理IC

產品描述

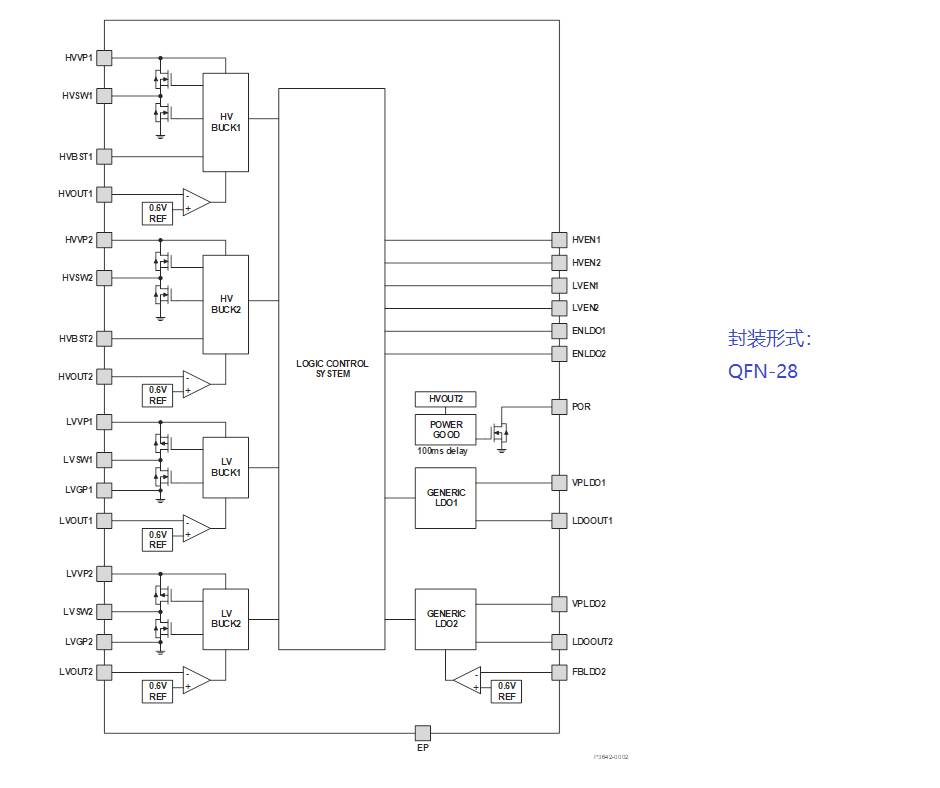

功能框圖
